Travail à faire :
Vous allez devoir réaliser un schéma représentant le réseau informatique pédagogique du collège.
Pour cela, suivez la méthode décrite ci-après...
Méthode : Comment réaliser le plan du réseau informatique du collège ?
2. Réaliser (sur l’application en ligne "Draw.io" (voir vidéos de démonstration ci-dessous)) un plan représentant le réseau informatique du collège en :
Délimitant les espaces (bâtiments) ;
Délimitant chaque salle dans chaque bâtiment ;
Représentant les équipements par leur visuel disponible dans l'application → dans une même salle, ne représenter qu'une seule fois un matériel et noter à côté le nombre (par exemple : PC1à15) ;
Reliant les composants de chaque espace à un commutateur.
Reliant les commutateurs entre eux

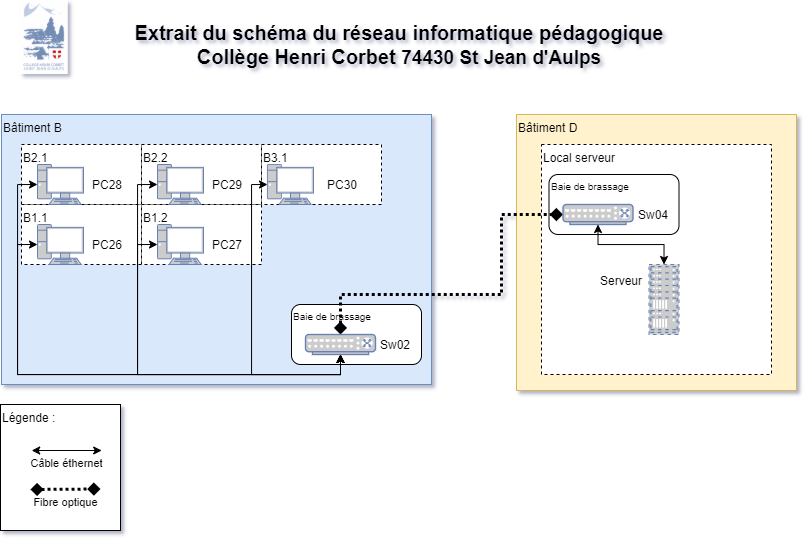

Voyons d'abord ce que cela donne pour un bâtiment dont les équipements sont reliés au serveur...

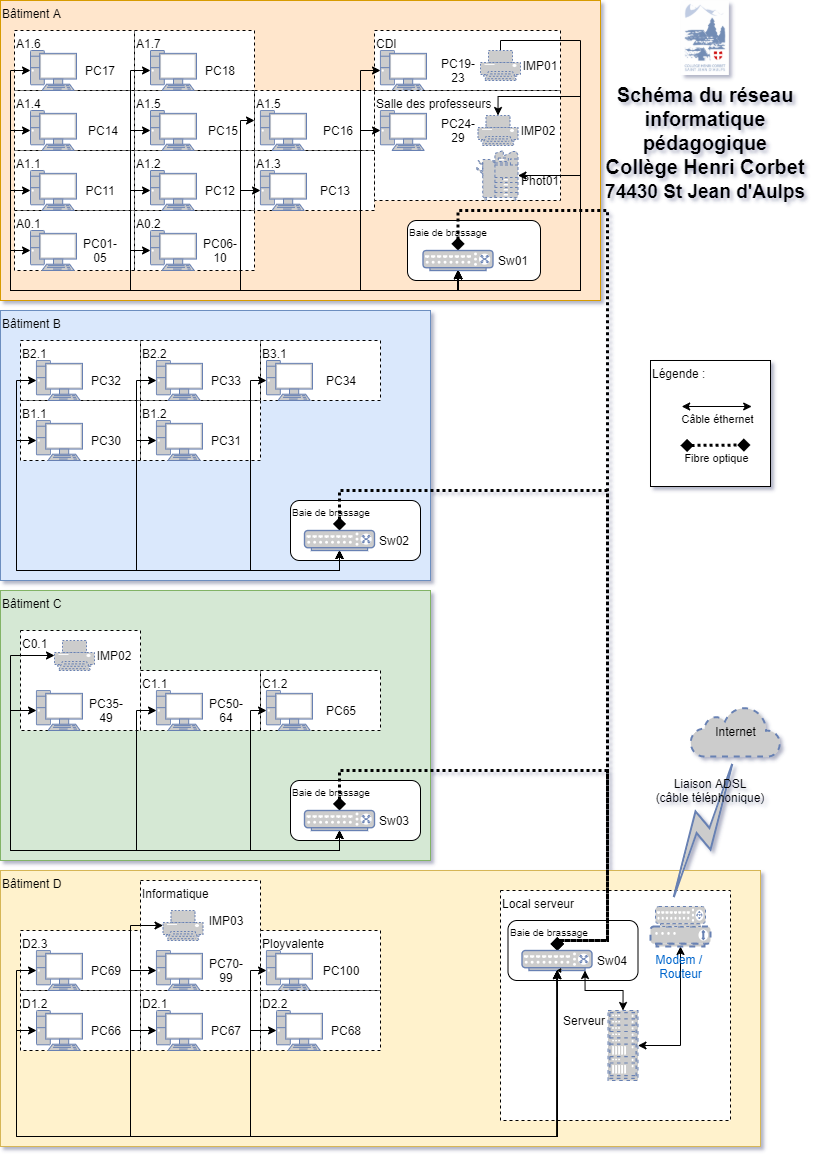

A vous de réaliser le schéma complet en vous basant sur l'exemple ci-dessus...

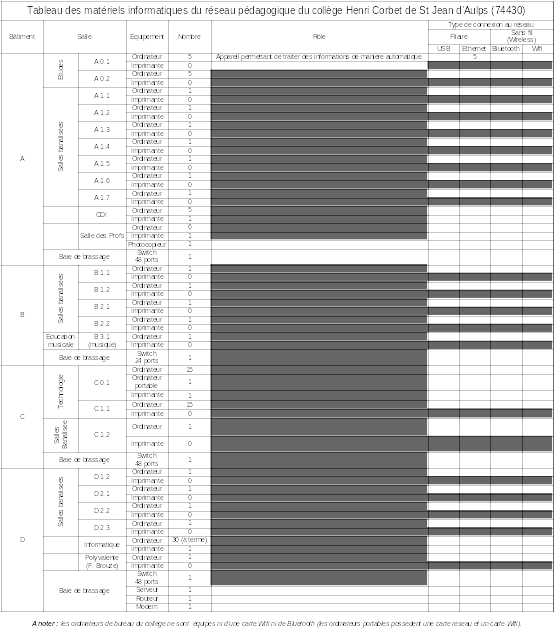

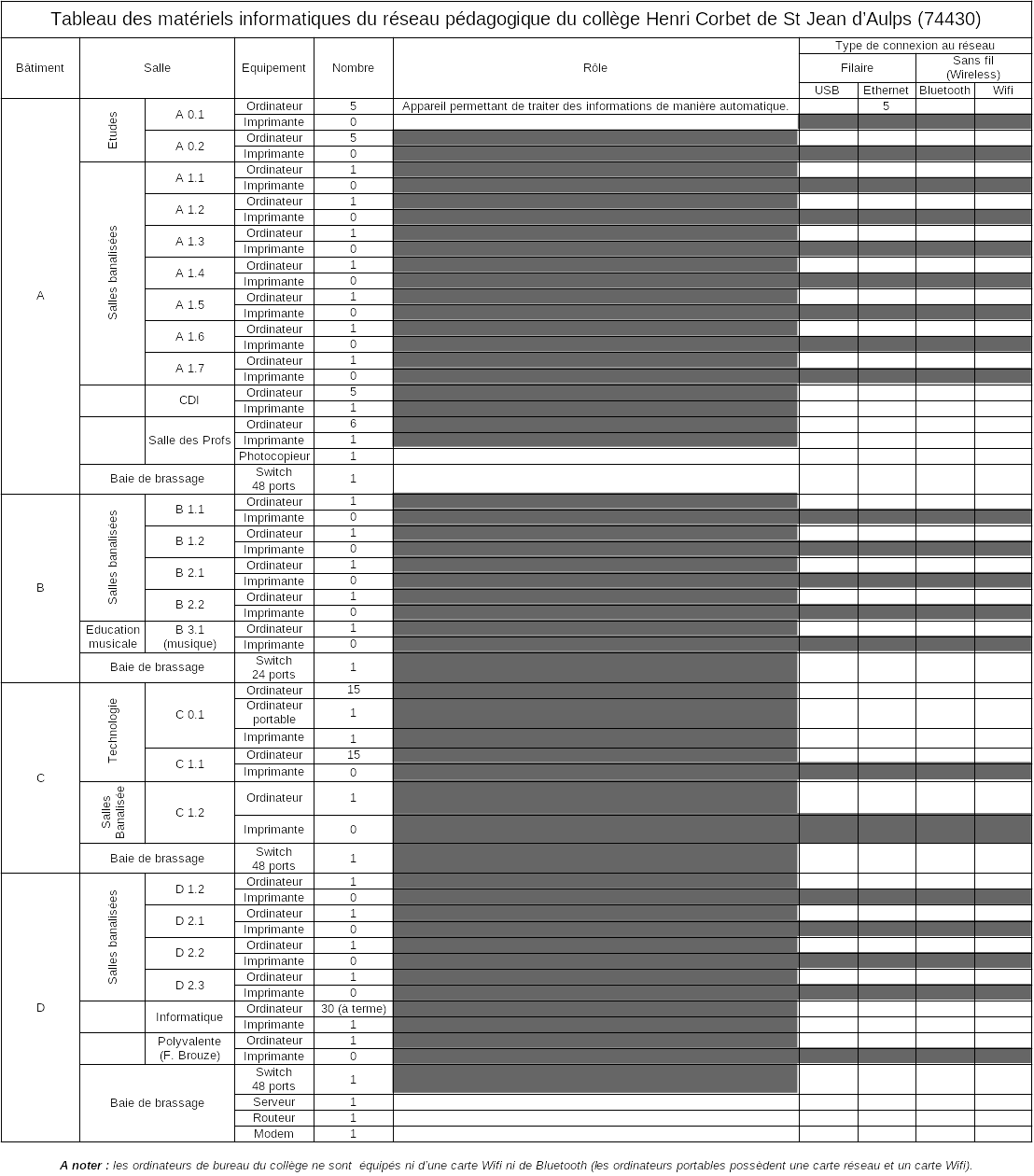

1. la liste des différents matériels informatiques du réseau pédagogique du collège et leur liaison :
Question⚓
Comment sont reliés les différents équipements entre eux ?
Solution⚓
Au collège, les équipements sont répartis dans les différentes salles des différents bâtiments mais communiquent tous entre eux et notamment avec le serveur qui se trouve dans le local serveur du bâtiment D.

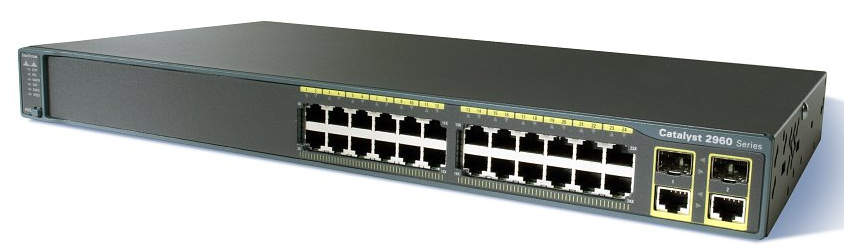

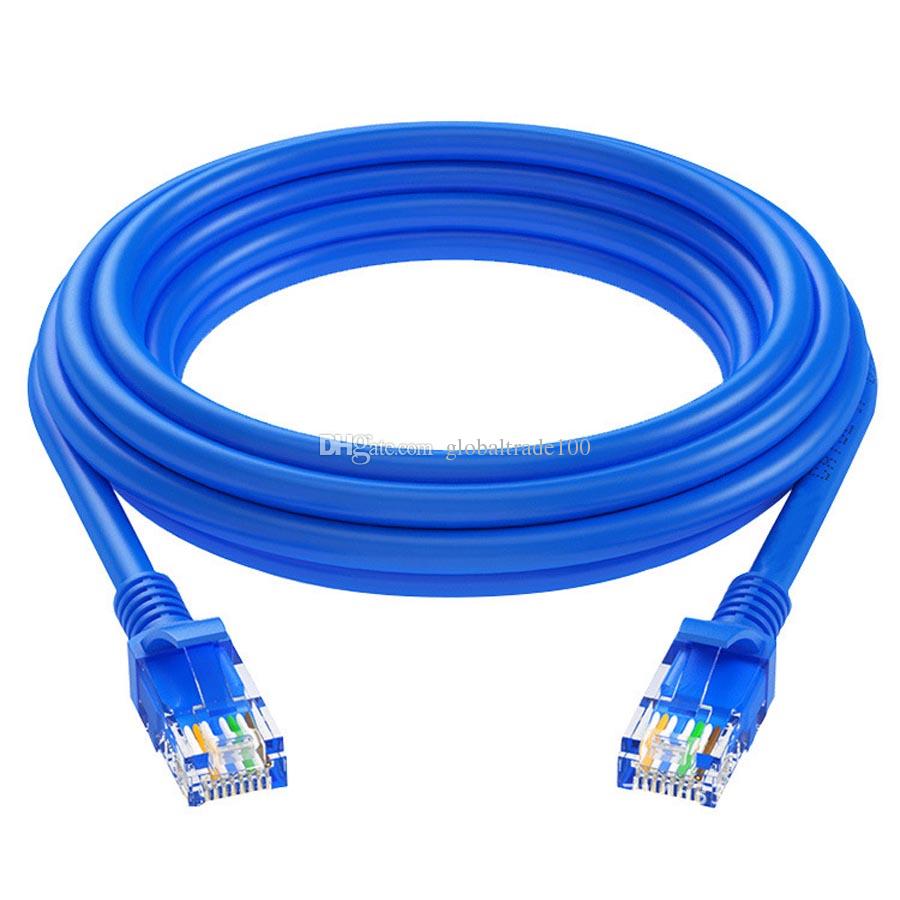

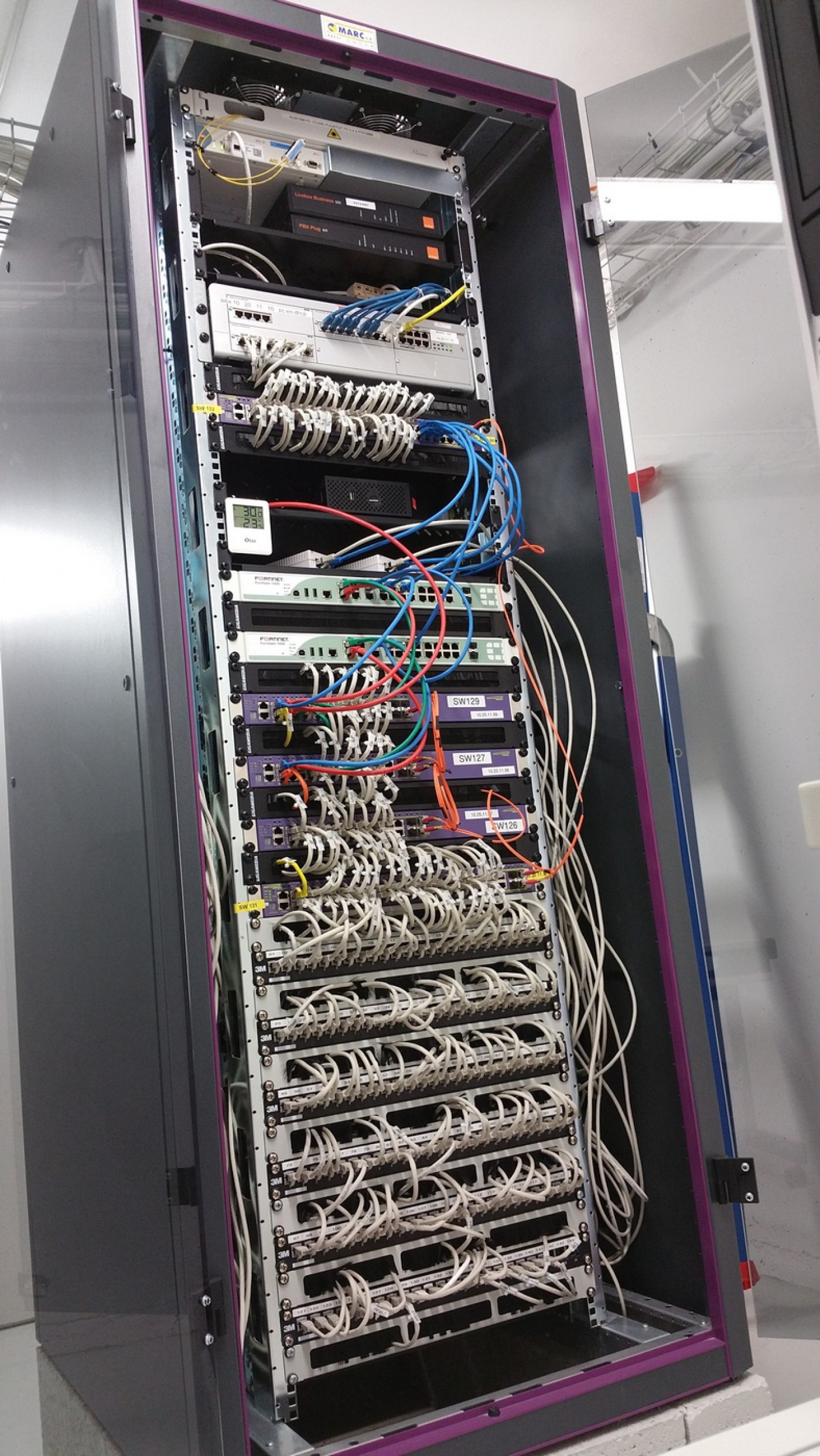

Tous les équipements d'un bâtiment sont reliés grâce à des câbles Ethernet à un commutateur (ou switch) qui se trouve dans une baie de brassage disposée dans un local technique du bâtiment.
Le commutateur de chaque bâtiment (A,B, et C) est relié au commutateur du local serveur (bâtiment D) qui fait la liaison avec le serveur.

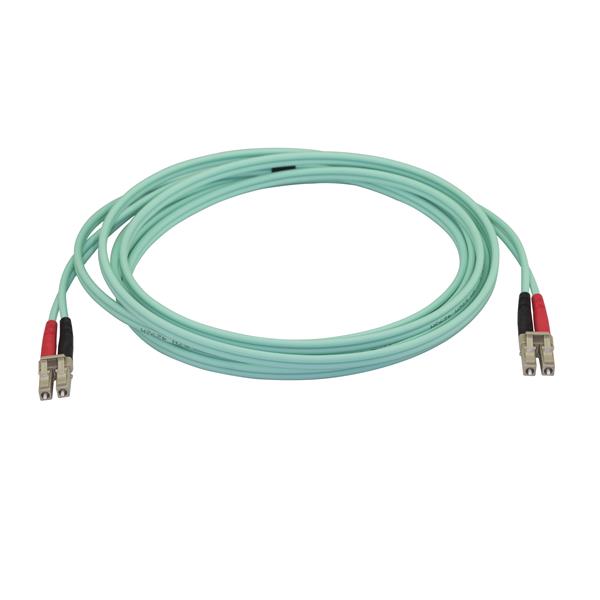

Pour augmenter la vitesse de transition des données entre les bâtiments, les commutateurs de chaque baie de brassage sont reliés par des câble optique (fibre optique)

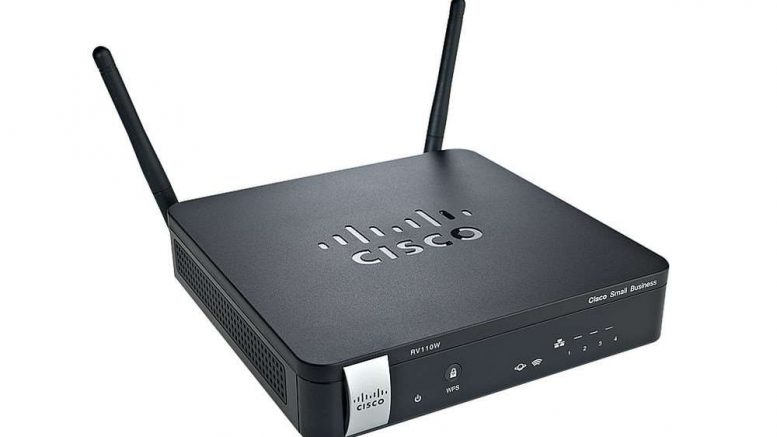

Pour relier le réseau informatique du collège à d'autres, le serveur est relié à un MODEM/ Routeur qui permet de faire transiter les données informatiques via le réseau téléphonique.
